Nas operações de conversão em que rolos de filme, folha metálica, papel, tecido não tecido ou material de embalagem flexível devem ser cortados em larguras mais estreitas, a escolha do mecanismo de corte tem um impacto direto e mensurável na qualidade da borda, na velocidade de produção, no rendimento do material e no custo de manutenção do equipamento. O máquina de corte com cortador de ar tipo cisalhamento — uma configuração que utiliza lâminas de cisalhamento rotativas acionadas pneumaticamente para cortar material através de uma ação de cisalhamento semelhante a uma tesoura — tornou-se uma das tecnologias de corte mais amplamente adotadas na conversão de materiais de embalagens, eletrônicos, médicos e industriais. Compreender as vantagens específicas que este tipo de máquina oferece em relação às alternativas de corte por marcação, corte por esmagamento e corte por navalha fornece uma base clara para a tomada de decisões informadas sobre equipamentos de capital.
Antes de examinar as vantagens, é útil uma compreensão clara do princípio de funcionamento. Numa configuração de corte do tipo cisalhamento, pares de lâminas circulares superiores e inferiores são posicionadas ao longo da largura do percurso da teia. A lâmina superior se sobrepõe à lâmina inferior em uma quantidade controlada - normalmente 0,5 a 2,0 mm - e as duas lâminas em contra-rotação aplicam uma força de cisalhamento à teia à medida que ela passa entre elas, cortando-a da mesma maneira mecânica que uma tesoura corta papel. A designação "cortador de ar" refere-se ao sistema de atuação pneumático: os cilindros de ar comprimido engatam e desengatam os suportes das lâminas, posicionando as lâminas com precisão e aplicando força lateral consistente e controlável para manter o contato correto entre lâminas durante todo o corte.

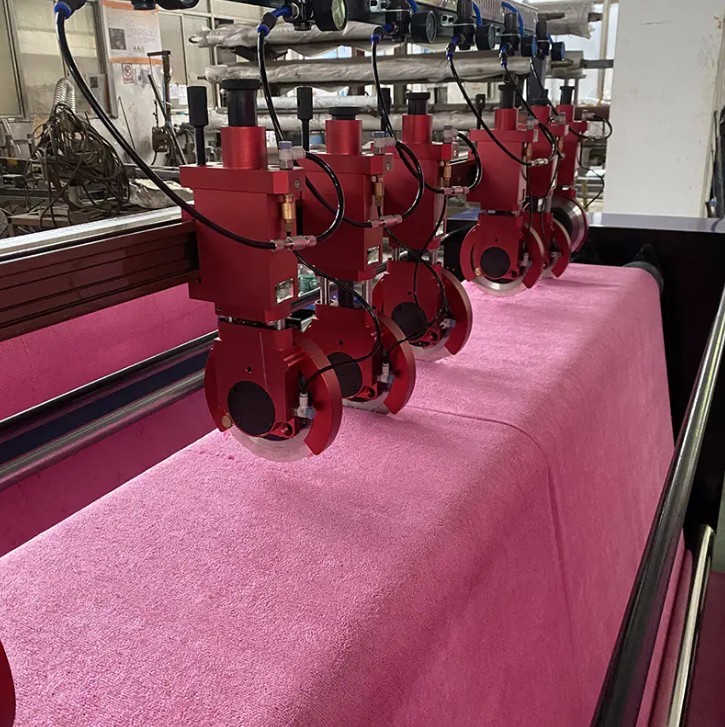

Este sistema de engate pneumático é fundamental para diversas das vantagens operacionais mais importantes da máquina. Ao contrário dos suportes de lâmina fixos mecanicamente que requerem reposicionamento manual usando ferramentas manuais, os suportes acionados pneumaticamente podem ser engatados e desengatados rapidamente a partir de um painel de controle, e a pressão do ar fornecida a cada estação de lâmina controla diretamente a força lateral – chamada força lateral ou força de sobreposição – aplicada às lâminas. Ajustar esta força alterando a pressão de alimentação leva segundos, sem parar a máquina ou tocar fisicamente no conjunto da lâmina.
A qualidade da borda é a característica de saída mais importante de qualquer operação de corte, e o mecanismo de corte por cisalhamento produz bordas consistentemente mais limpas do que os métodos de corte por punção ou por esmagamento na mais ampla gama de tipos de materiais. No corte por cisalhamento, as fibras do material ou cadeias moleculares são cortadas de forma limpa pelas faces opostas da lâmina que passam nas proximidades, com força de compressão mínima aplicada perpendicularmente à superfície da teia. Isso produz uma borda de fenda que é reta, lisa e livre de rasgos irregulares, geração de poeira ou ondulação da borda que o corte de pontuação geralmente produz em materiais frágeis ou em camadas.
Para filmes multicamadas usados em embalagens flexíveis — como PET/AL/PE ou laminados de náilon/PE — a ação de corte por cisalhamento mantém cada camada em compressão entre as duas lâminas simultaneamente, evitando a delaminação intercamada na borda da fenda que normalmente ocorre quando os métodos de corte por esmagamento aplicam carga compressiva desigual em toda a espessura do laminado. A folha de alumínio, que é particularmente propensa a rachaduras nas bordas sob tensão de corte, responde especialmente bem ao corte por cisalhamento porque a ação de cisalhamento distribui a tensão de corte lateralmente em vez de concentrá-la em uma linha vincada.
Bordas de fenda limpas têm benefícios em cascata ao longo da cadeia de suprimentos de conversão e uso final. Nas embalagens impressas, os defeitos nas bordas geram rejeições visíveis de qualidade no varejo. No corte de folhas de eletrodos de baterias para células de íons de lítio, bordas livres de rebarbas são um requisito crítico de segurança – rebarbas metálicas na borda do eletrodo podem penetrar no separador e causar curtos-circuitos internos. Nas embalagens médicas, a integridade das bordas faz parte da validação da qualidade do selo. A saída consistente da borda do cortador pneumático tipo tesoura reduz as taxas de defeitos nesses pontos de verificação posteriores, reduzindo o custo total de qualidade em toda a cadeia de produção.
Em ambientes de conversão de alta mistura, onde as larguras das fendas mudam frequentemente entre as ordens de produção, o tempo necessário para reposicionar os conjuntos de lâminas é um fator direto no tempo de inatividade da máquina e no custo de mão de obra. O sistema de atuação pneumático da máquina de corte e corte a ar aborda isso diretamente. Os porta-lâminas são montados em um eixo ou viga de precisão e podem ser deslizados para as posições necessárias com as lâminas desengatadas. Uma vez posicionadas, pressionar o controle de engate pneumático coloca as lâminas em contato de corte em menos de um segundo por estação, sem qualquer aperto manual, fixação ou ajuste mecânico dos porta-lâminas individuais.
Em máquinas com todos os recursos, a força lateral aplicada pelos cilindros pneumáticos pode ser definida individualmente por estação de lâmina usando reguladores de pressão proporcionais, permitindo ao operador ajustar a qualidade de corte para diferentes materiais ou diferentes posições na largura da banda — por exemplo, aplicando maior força lateral em estações de corte de borda e menor força em posições de fenda internas — sem trocar lâminas ou ferragens. Este nível de controle por estação não está disponível em sistemas de corte acionados mecanicamente e é uma vantagem significativa de flexibilidade de processo para conversores que executam diversas especificações de materiais na mesma máquina.
Muitas aplicações de conversão são altamente sensíveis à contaminação por partículas. Fitas de componentes eletrônicos, filmes ópticos, embalagens de dispositivos médicos e materiais processados em salas limpas não toleram poeira de corte ou microdetritos depositados na superfície da banda durante o corte. Os métodos de corte por marcação e por esmagamento aplicam uma força de compressão que fratura o material na linha de corte, gerando partículas finas — especialmente de materiais frágeis como filme PET, polipropileno e papéis revestidos — que contaminam os rolos de corte e o ambiente de conversão.
O mecanismo de corte por cisalhamento produz dramaticamente menos partículas porque o material é cortado pelas faces opostas da lâmina, em vez de fraturado sob compressão. A ação limpa da tesoura deixa uma quantidade mínima de material na face cortada para se desprender como detritos. Para aplicações que exigem padrões de limpeza equivalentes à ISO Classe 7 ou melhor , o corte por cisalhamento é normalmente o único método de corte mecanicamente viável que pode atender aos requisitos de partículas sem envolver toda a zona de corte em um ambiente filtrado e pressurizado.
A geração reduzida de poeira também beneficia a longevidade da lâmina e da máquina. O pó de corte que não é extraído de forma eficiente da máquina acumula-se nas superfícies dos rolamentos, nas guias lineares e nos porta-lâminas, acelerando o desgaste e contribuindo para a imprecisão de posicionamento ao longo do tempo. Uma máquina de corte por cisalhamento que utiliza materiais limpos produz menos contaminação interna, reduzindo a frequência de manutenção e ampliando o intervalo de serviço entre as substituições de componentes de precisão.
As máquinas de corte e corte pneumático tipo cisalhamento são projetadas para processamento contínuo de banda em alta velocidade. As máquinas modernas nesta categoria operam em velocidades de banda que variam de 200 m/min para laminados mais pesados até 800 m/min ou mais para aplicações de filmes finos , dependendo do material, largura da fenda e requisitos de tensão do enrolamento. A ação de corte por cisalhamento rotativo aumenta suavemente com o aumento da velocidade da banda porque a força de corte é aplicada continuamente pelas lâminas em contra-rotação, em vez de intermitentemente, como nas configurações de corte ou perfuração. Não há nenhum evento de impacto mecânico que limite a velocidade ou exija equilíbrio dinâmico em altas velocidades.
Crucialmente, a força lateral pneumática que mantém o contato da lâmina é independente da velocidade da banda – é uma força estática aplicada pelo cilindro de ar, independentemente da velocidade com que a banda se move através da zona de corte. Isto significa que a qualidade da borda produzida a 100 m/min é essencialmente idêntica à qualidade da borda a 600 m/min, desde que a tensão e o alinhamento sejam controlados corretamente. Os métodos de corte por vinco e por esmagamento, por outro lado, muitas vezes mostram mudanças na qualidade da aresta dependentes da velocidade porque as forças de compressão e a dinâmica de atrito no ponto de corte mudam à medida que a velocidade da banda aumenta.
Uma das vantagens comercialmente mais significativas da configuração do cortador pneumático tipo cisalhamento é sua capacidade de processar uma gama genuinamente ampla de materiais na mesma plataforma da máquina, ajustando a geometria da lâmina, a força lateral, a sobreposição e a tensão da alma. A tabela abaixo resume categorias comuns de materiais e como os parâmetros de corte por cisalhamento são adaptados para cada uma.
| Tipo de material | Espessura Típica | Principais ajustes de parâmetros | Resultado de qualidade de borda |
|---|---|---|---|
| Filme PET/BOPP | 12–50 µm | Força lateral baixa, sobreposição mínima | Limpo, sem poeira, sem ondulação |
| Folha de alumínio | 6–100 µm | Ângulo de lâmina afiado, sobreposição controlada | Sem rebarbas, sem rachaduras |
| Laminado Flexível (embalagem) | 60–250 µm | Força lateral média, folga correspondente da lâmina | Sem delaminação na borda |
| Tecido não tecido | 30–300 g/m2 | Maior força lateral, afiação frequente da lâmina | Corte de fibra limpo, desgaste mínimo |
| Papel revestido/revestimento removível | 60–200 g/m2 | Sobreposição moderada, medidas antiestáticas | Borda lisa, sem fratura de revestimento |
Esta adaptabilidade é uma vantagem económica fundamental para conversores que processam múltiplas linhas de produtos em equipamentos partilhados. Uma máquina de corte e corte a ar do tipo tesoura única pode ser reconfigurada entre folhas, filmes, laminados e não tecidos em um único turno, alterando a geometria da lâmina e ajustando as configurações de pressão pneumática - eliminando a necessidade de máquinas dedicadas por família de materiais que de outra forma seriam necessárias com tecnologias de corte menos ajustáveis.
A longevidade da lâmina é uma variável de custo operacional significativa em operações de corte de alto volume. Lâminas do tipo cisalhamento - normalmente fabricadas em aço rápido (HSS), carboneto de tungstênio ou aço para ferramentas com revestimento cerâmico — desgastam-se mais gradualmente do que as ferramentas de corte vincado ou esmagado porque a ação de cisalhamento distribui a tensão de corte ao longo de toda a circunferência da aresta da lâmina, em vez de concentrá-la em um único ponto vincado. À medida que a lâmina gira durante o deslocamento da teia, diferentes porções da borda engatam no material sequencialmente, espalhando o desgaste uniformemente ao redor do perímetro da lâmina, em vez de criar um desgaste localizado, como ocorre com facas de corte estacionárias.
O sistema pneumático de força lateral contribui para a vida útil da lâmina de uma forma sutil, mas importante: ao permitir que o operador defina a força lateral mínima necessária para atingir a qualidade de corte exigida, evita o esforço excessivo que cega rapidamente as lâminas quando os operadores apertam manualmente os suportes da lâmina além da configuração ideal para compensar problemas percebidos de qualidade da borda. A força pneumática controlada e repetível significa que as lâminas operam consistentemente no nível de engate correto, maximizando o intervalo entre os ciclos de reafiação ou substituição.
A segurança do operador em operações de corte longitudinal é uma preocupação persistente, dadas as lâminas rotativas afiadas envolvidas. O sistema de engate pneumático da máquina de corte e corte pneumático proporciona uma melhoria significativa de segurança em comparação com porta-lâminas acionados mecanicamente que exigem que os operadores alcancem a zona da lâmina com ferramentas manuais durante a configuração ou ajuste. Com acionamento pneumático, as lâminas podem ser totalmente desengatadas da posição de corte usando um painel de controle antes que seja necessário qualquer contato do operador com o conjunto da lâmina. Muitos projetos de máquinas incorporam adicionalmente intertravamentos de segurança que desengatam automaticamente todas as estações de lâminas quando as proteções são abertas ou quando o circuito de parada de emergência é ativado.
A capacidade de desengatar as lâminas instantaneamente sem parar o acionamento da banda também é operacionalmente valiosa. Se uma emenda de banda, correção de defeito ou objeto estranho se aproximar da estação de corte, o operador pode desengatar momentaneamente as lâminas para permitir que a anomalia passe sem entrar em contato com as arestas de corte, evitando danos à lâmina e evitando uma quebra de banda que exigiria uma parada completa da máquina e um ciclo de recauchutagem. Esta capacidade é particularmente valorizada em operações de alta velocidade, onde parar e reiniciar a máquina representa um custo significativo de produtividade.
A máquina de corte e corte pneumático tipo cisalhamento oferece sua combinação mais atraente de vantagens nos seguintes cenários operacionais:
Em todos esses cenários, a combinação de controle pneumático de precisão, ação de corte limpa, configuração rápida e ampla compatibilidade de materiais da máquina de corte pneumático tipo tesoura a posiciona como a plataforma de corte mais tecnicamente completa disponível para aplicações de conversão exigentes.
