O que realmente acontece dentro de uma máquina automática de quilting ultrassônico durante a produção?

O que é uma máquina de quilting ultrassônica automática?

Um máquina estofando ultrassônica automática é um sistema de processamento têxtil industrial que une e modela múltiplas camadas de tecido - normalmente um tecido frontal, um material de enchimento como enchimento ou enchimento de poliéster e uma camada de suporte - usando vibração ultrassônica de alta frequência em vez da costura convencional com agulha e linha. A tecnologia substitui a costura mecânica por um sistema de fornecimento de energia acústica controlado com precisão que gera calor friccional localizado na interface do tecido, derretendo e fundindo camadas de fibra sintética em pontos definidos ou ao longo de padrões contínuos para criar a estrutura acolchoada. O resultado é um conjunto têxtil padronizado e colado permanentemente que é visualmente e funcionalmente equivalente a uma colcha costurada tradicionalmente, mas produzido em velocidades dramaticamente mais altas, sem consumo de linha, sem tempo de inatividade por quebra de agulha e sem franzidos de costura ou desafios de gerenciamento de tensão de linha.

A designação "automático" refere-se à integração de controle de padrão computadorizado, sistemas de alimentação de tecido servo-acionados e monitoramento de processo automatizado que permite que máquinas modernas de quilting ultrassônico executem padrões de quilting complexos e de múltiplos elementos em amplas larguras de tecido com intervenção mínima do operador. As máquinas automáticas de quilting ultrassônicas contemporâneas são capazes de produzir painéis acolchoados acabados a velocidades de 20 a 80 metros por minuto, dependendo da complexidade do padrão, tipo de tecido e parâmetros ultrassônicos – taxas de produção que seriam impossíveis de alcançar com máquinas convencionais de quilting multiagulhas operando nas mesmas densidades de padrão.

A física central: como a energia ultrassônica une o tecido

Compreender como funciona uma máquina de quilting ultrassônica automática requer uma compreensão clara do mecanismo físico pelo qual a energia ultrassônica une as camadas têxteis sintéticas - um processo fundamentalmente diferente de qualquer método de fixação mecânica ou colagem adesiva. O mecanismo de ligação é o aquecimento friccional intermolecular, impulsionado pela rápida deformação cíclica das moléculas do polímero sob a influência de um campo acústico de alta frequência.

Quando uma buzina ultrassônica vibratória – oscilando em frequências de 20 kHz, 35 kHz ou 40 kHz dependendo do projeto da máquina – é pressionada contra uma pilha de camadas de tecido sintético a uma pressão de contato definida, a energia acústica se propaga através do material como ondas de tensão compressiva e de cisalhamento. Nas interfaces entre as camadas do tecido e dentro da estrutura da fibra do próprio tecido, a rápida deformação mecânica cíclica faz com que os segmentos da cadeia polimérica se movam uns contra os outros a taxas muito rápidas para serem acomodadas pelo relaxamento viscoso do material. Este atrito interno converte energia mecânica em energia térmica com extraordinária precisão espacial – o aquecimento ocorre exatamente nas interfaces do material e nos pontos de contato das fibras onde o estresse acústico está concentrado, em vez de ser aplicado externamente e conduzido para dentro como nos processos de aquecimento convencionais.

O aumento localizado de temperatura na zona de ligação atinge e excede o ponto de fusão dos polímeros de fibra sintética – normalmente 255–265°C para poliéster – dentro de milissegundos após o contato da corneta. O polímero fundido flui sob a pressão de contato aplicada, misturando-se através da interface da camada e preenchendo os espaços intersticiais entre as fibras das camadas adjacentes. Quando a energia ultrassônica é removida e o material esfria – um processo que leva apenas uma fração de segundo sob a pressão de contato contínua do chifre – o polímero misto solidifica em uma ligação monolítica e covalentemente contínua que é estruturalmente mais forte do que a fibra não derretida circundante em muitos casos. Este é o mecanismo de ligação que produz a aparência característica em relevo e em relevo dos padrões acolchoados ultrassonicamente – as zonas de colagem derretidas e comprimidas são ligeiramente mais finas e mais densas do que o tecido circundante, criando um relevo texturizado que define o padrão de acolchoado.

Componentes principais de uma máquina automática de quilting ultrassônico

Uma máquina de quilting ultrassônica automática completa integra vários subsistemas distintos que devem operar em coordenação precisa para produzir resultados de quilting consistentes e de alta qualidade. Compreender a função de cada componente é essencial para operadores, engenheiros de manutenção e especialistas em compras que avaliam as especificações da máquina.

O Gerador Ultrassônico (Fonte de Alimentação)

O gerador ultrassônico – também chamado de fonte de alimentação ou conversor – é o coração elétrico do sistema. Ele utiliza energia CA padrão (normalmente 220 V ou 380 V a 50/60 Hz) e a converte em um sinal elétrico CA de alta frequência na frequência operacional do sistema ultrassônico – mais comumente 20 kHz para aplicações têxteis pesadas ou 35–40 kHz para trabalhos de colagem mais finos e de alta resolução. Os geradores digitais modernos usam circuitos de controle de loop de bloqueio de fase (PLL) para rastrear e manter continuamente a ressonância com o conjunto transdutor-booster-buzina à medida que ele muda a temperatura durante a operação, garantindo um fornecimento de energia estável, independentemente das variações de carga. A potência de saída do gerador para aplicações de quilting normalmente varia de 500 W a 3.000 W por cabeçote de colagem, com máquinas com vários cabeçotes transportando vários geradores operando em paralelo sincronizado.

O Transdutor (Conversor)

O transdutor converte o sinal elétrico de alta frequência do gerador em vibração mecânica usando o efeito piezoelétrico. Ele contém uma pilha de discos cerâmicos piezoelétricos – normalmente titanato de zirconato de chumbo (PZT) – que se expandem e contraem em resposta ao campo elétrico alternado, gerando oscilações mecânicas longitudinais na mesma frequência da entrada elétrica. O transdutor é fabricado com precisão para ressoar mecanicamente na frequência projetada, maximizando a eficiência da conversão de energia. A amplitude de vibração na face de saída do transdutor é normalmente de 5 a 10 mícrons, que é amplificada pelo amplificador e pela buzina até os níveis necessários para uma ligação têxtil eficaz.

O Booster e a Buzina Ultrassônica (Sonotrode)

O booster é um componente acústico intermediário que amplifica ou atenua a amplitude de vibração do transdutor antes de atingir a buzina. Diferentes proporções de reforço (1:1, 1:1,5, 1:2) permitem que o sistema seja ajustado para diferentes espessuras de material e requisitos de força de ligação. A buzina – também chamada de sonotrodo – é o componente que faz contato direto com o tecido e entrega a energia ultrassônica à zona de ligação. A geometria da buzina é extremamente importante: seu formato deve ser projetado para ressoar na frequência do sistema e, ao mesmo tempo, fornecer amplitude de vibração uniforme em toda a sua face de trabalho. Para aplicações de quilting, os chifres são normalmente cilíndricos com faces de trabalho padronizadas – o padrão em relevo na face do chifre define o padrão de quilting transferido para o tecido, com recursos em relevo concentrando a energia ultrassônica nos pontos de ligação pretendidos.

O rolo estampado (bigorna)

Em sistemas de quilting ultrassônicos rotativos – a configuração usada na maioria das máquinas automáticas de quilting de alta velocidade – o tecido passa continuamente entre a buzina vibratória e um rolo giratório de metal estampado chamado bigorna. A bigorna carrega o padrão de quilting em relevo em sua superfície e gira em sincronização com a velocidade de alimentação do tecido. A folga entre a buzina e a bigorna determina a pressão de contato aplicada ao tecido nos pontos de colagem – o controle preciso da folga, normalmente obtido por meio do posicionamento da buzina acionado por servo, é fundamental para uma qualidade de colagem consistente. Uma lacuna muito pequena produz pressão insuficiente para fusão e ligação completas; muita folga permite que a buzina salte ou o tecido escorregue, produzindo ligações irregulares ou incompletas.

O sistema de alimentação e tensionamento do tecido

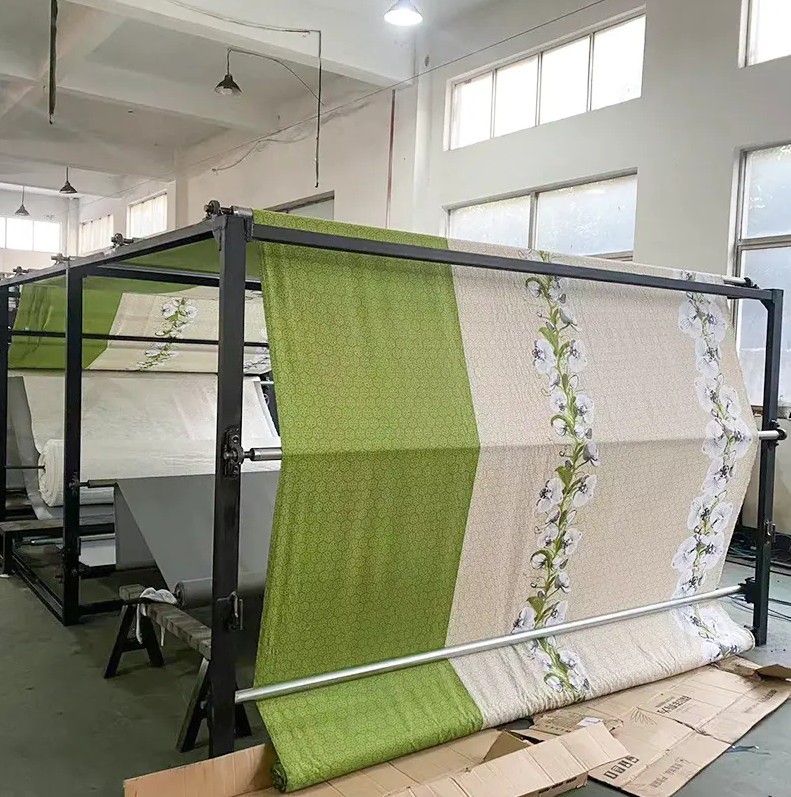

O sistema automático de manuseio de tecido alimenta o tecido frontal, o enchimento e as camadas de suporte a partir de rolos de fornecimento separados, alinha-os com precisão, mantém a tensão controlada em toda a largura de trabalho e puxa o compósito colado através da máquina na velocidade programada. Rolos de aperto servo-acionados, guias de borda e dançarinos de controle de tensão garantem que todas as camadas entrem na zona de colagem em registro perfeito, sem enrugamento, inclinação ou variação de tensão - qualquer um dos quais produziria desalinhamento do padrão ou defeitos de colagem no produto acabado.

O Processo de Produção Passo a Passo

A sequência completa de produção em uma máquina de quilting ultrassônica automática segue um fluxo de processo definido desde o carregamento da matéria-prima até a saída do painel acolchoado acabado:

• Carregamento de materiais: Rolos de tecido frontal, poliéster ou enchimento alternativo e tecido de apoio são montados nos suportes de rolos de abastecimento da máquina. Os líderes da banda são passados ​​através do sistema de controle de tensão e alinhados no ponto de entrada da máquina usando sensores de guia de borda.
• Consolidação de camadas: As três camadas são reunidas em uma pilha controlada à medida que entram na máquina, com uma barra espalhadora ou rolo de consolidação garantindo contato em toda a largura e sem rugas entre todas as camadas antes da zona de colagem.
• Colagem ultrassônica: A pilha de tecido consolidada passa entre a buzina vibratória e o rolo de bigorna estampado. Em cada ponto de contato definido pelo padrão de bigorna, a energia ultrassônica derrete e funde as camadas de fibra sintética em milissegundos, criando os pontos de ligação permanentes que definem o padrão de quilting.
• Resfriamento e solidificação: Imediatamente após passar pela zona de ligação, o tecido colado é mantido sob leve tensão à medida que as zonas de polímero derretido esfriam e solidificam. Não é necessário resfriamento externo — a massa térmica do sistema e o resfriamento do ar ambiente são suficientes em velocidades normais de produção.
• Saída e enrolamento: O compósito acolchoado acabado é enrolado em um rolo de saída, cortado no comprimento do painel por um cortador integrado ou empilhado para processamento posterior, dependendo da configuração da máquina e do fluxo de trabalho posterior.

Controle de padrões e programação CNC em máquinas modernas

A capacidade "automática" das modernas máquinas de quilting ultrassônicas é realizada através de sofisticados sistemas CNC (controle numérico computadorizado) que governam todos os aspectos da execução do padrão, velocidade da máquina e gerenciamento de parâmetros do processo. Em máquinas que usam configurações de cabeça de colagem plana ou multieixos — em oposição aos sistemas de bigorna rotativa pura — a cabeça de colagem é acionada por servomotores ao longo da largura do tecido enquanto o tecido avança, executando padrões programados complexos sob controle de posição em circuito fechado com precisão de posicionamento de ±0,1 mm ou melhor.

As bibliotecas de padrões armazenadas no controlador da máquina permitem que os operadores selecionem entre centenas de designs de quilting pré-programados – desde simples grades de diamante até padrões complexos florais, geométricos e de logotipos personalizados – e alternem entre os padrões em minutos, carregando um novo programa em vez de alterar fisicamente as ferramentas. Para máquinas de bigorna rotativa, as mudanças de padrão exigem a troca física do rolo de bigorna, mas o sistema de recuperação automática de parâmetros da máquina carrega automaticamente as configurações corretas de velocidade, pressão e potência associadas a cada padrão de bigorna, minimizando o tempo de configuração e o erro do operador. A integração de painéis IHM (interface homem-máquina) touch-screen com visualização intuitiva de padrões permite que operadores menos experientes configurem e executem a produção com eficiência, enquanto as funções de registro de dados registram parâmetros de processo continuamente para fins de rastreabilidade de qualidade e otimização de processos.

Comparando o acolchoado ultrassônico ao acolchoado com agulha convencional

As vantagens e limitações de desempenho das máquinas de quilting ultrassônicas automáticas tornam-se claras quando comparadas diretamente com as máquinas de quilting multiagulhas convencionais nas dimensões mais importantes para os produtores têxteis industriais:

Compatibilidade e limitações de materiais

O mecanismo de ligação ultrassônica é inteiramente dependente do comportamento termoplástico dos polímeros sintéticos – a capacidade do material de fibra de derreter, fluir e solidificar novamente sob condições térmicas e de pressão controladas. Este requisito fundamental define tanto a resistência da tecnologia de quilting ultrassônico quanto sua principal limitação: ela funciona exclusivamente com materiais sintéticos termoplásticos e não pode unir fibras naturais como algodão, lã ou seda que não derretem, mas carbonizam ou se decompõem quando aquecidas.

Os materiais totalmente compatíveis com quilting ultrassônico incluem:

• Poliéster (PET): O principal material para quilting ultrassônico em aplicações de roupas de cama, agasalhos e não tecidos — excelente absorção de energia e resistência de colagem
• Polipropileno (PP): Amplamente utilizado para produtos acolchoados não tecidos, incluindo aventais médicos descartáveis, capas agrícolas e produtos de higiene
• Nylon (poliamida): Usado em aplicações têxteis técnicas e externas onde a força de ligação e a resistência química são importantes
• Tecidos mistos com conteúdo sintético suficiente: Tecidos contendo pelo menos 65-70% de fibra termoplástica podem ser unidos por ultrassom, embora a resistência da união seja reduzida em comparação com substratos 100% sintéticos

Para produtos que exigem tecidos faciais de fibra natural - como colchas cobertas de algodão ou protetores de colchão com cobertura de lã - abordagens híbridas podem ser usadas onde uma tela sintética ou camada de suporte fornece o meio de ligação termoplástica enquanto o tecido facial de fibra natural é mecanicamente mantido pelas zonas de ligação comprimidas sem exigir que as próprias fibras faciais derretam. Esta abordagem requer uma otimização cuidadosa do processo para alcançar uma resistência de ligação aceitável sem danificar a superfície da fibra natural, e é uma área ativa de desenvolvimento para fabricantes que buscam expandir o quilting ultrassônico em segmentos de cama premium atualmente dominados pelo quilting com agulha.

Aplicações Industriais e Setores de Produtos

As máquinas automáticas de quilting ultrassônico atendem a uma ampla e crescente gama de setores de produtos industriais, com adoção acelerada à medida que os fabricantes reconhecem as vantagens de produtividade, qualidade e custo que a tecnologia oferece em relação à costura convencional:

• Roupa de cama e têxteis-lar: Edredons, edredons, protetores de colchão e protetores de colchão — o maior segmento de aplicação, impulsionado pela demanda por padrões de qualidade consistente, alto rendimento de produção e eliminação de problemas de qualidade relacionados à linha
• Casacos e vestuário: Jaquetas, coletes e roupas esportivas isoladas, onde o acolchoamento ultrassônico proporciona uma colagem resistente à água, sem perfurações de agulha que comprometeriam a integridade da membrana à prova d'água
• Nãotecidos médicos e de higiene: Batas cirúrgicas descartáveis, coberturas de isolamento, compósitos para tratamento de feridas e conjuntos de absorventes onde a construção estéril e sem fios é um requisito regulatório
• Têxteis automotivos: Forros do tejadilho, inserções nos painéis das portas, capas dos encostos dos bancos e forros do porta-malas, onde painéis estéticos acolchoados são produzidos em velocidades de linha automotiva sem complexidade de gerenciamento de fornecimento de linha
• Meio de filtragem: Compostos de filtro multicamadas para filtração de ar e líquidos onde a ligação ultrassônica cria conjuntos de camadas seladas e sem roscas com áreas abertas precisas e consistentes

Requisitos de manutenção e melhores práticas operacionais

Manter uma máquina de quilting ultrassônica automática em condições operacionais máximas requer atenção aos modos específicos de desgaste e falha dos componentes ultrassônicos - que diferem fundamentalmente dos padrões de desgaste mecânico das máquinas de quilting de agulha com os quais muitos engenheiros de manutenção têxtil estão mais familiarizados.

A buzina ultrassônica é o componente de maior desgaste do sistema. O contato repetido com as superfícies do tecido e da bigorna causa desgaste progressivo da face do chifre, o que altera a distribuição da amplitude de vibração e eventualmente degrada a qualidade da ligação e a definição do padrão. A condição da face da buzina deve ser inspecionada regularmente — semanalmente em ambientes de alta produção — e as buzinas devem ser reusinadas ou substituídas quando o desgaste da face exceder a especificação de tolerância do fabricante. Os chifres de liga de titânio, embora mais caros que as alternativas de alumínio, oferecem vida útil significativamente mais longa e são o material preferido para aplicações de quilting de produção contínua.

O transdutor piezoelétrico requer inspeção periódica quanto a rachaduras na cerâmica – um modo de falha causado por choque mecânico, torque excessivo do pino que conecta o transdutor ao booster ou operação em frequências de ressonância significativamente alteradas do projeto por desgaste acumulado ou mudanças de temperatura. Operar o gerador no modo controlado por amplitude, em vez do modo controlado por potência, reduz o estresse do transdutor, mantendo uma amplitude de vibração consistente, independentemente da variação da carga, prolongando a vida útil do transdutor. A calibração do gerador e a verificação da frequência de ressonância devem ser realizadas trimestralmente como parte de um programa estruturado de manutenção preventiva para garantir que todo o sistema continue a operar com eficiência máxima de conversão de energia ao longo de sua vida útil.
