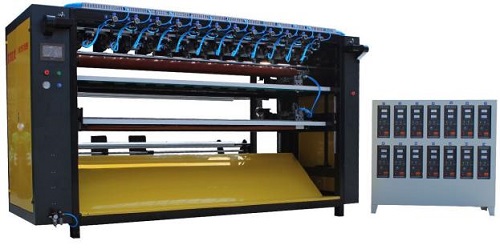

Máquina de corte e corte ultra-asonices para processamento eficiente de tecido

O deslizamento ultrassônico e Máquina de corte transversal Oferece uma solução integrada para o corte têxtil de alta precisão. Projetado com automação avançada, este equipamento combina tecnologia ultrassônica com controle centralizado de PLC, simplificando todo o processo de produção, desde a desenrolamento até a corte, a corte cruzado e a saída final. Seu layout eficiente e opções personalizáveis ​​o tornam adequado para vários tipos de tecido, especialmente aqueles com elasticidade ou texturas delicadas.

Especificações

Modelo: AH-2200
Fonte de alimentação: 380V
Poder do gerador: 800W × múltiplas unidades
Frequência de saída: 20kHz
Velocidade de trabalho: 1–20 metros/minuto
Largura de corte: ajustável
Diâmetro máximo de desenrolamento: 800mm
Cutrição cruzada: lâmina única / multi-lâmina (motor de passo de 8,5n)
Motores:

• 3,5kW Servo Motor × 1

• 60N Motor de passo × 1

• Motor de transmissão de 2.2kW com inversor × 1
  Sistema de acionamento: totalmente automático
  Peso da máquina: 1800–2500kg
  Fluxo de processamento: Despojamento → FLITamento mecânico → Cortes cruzados → Saída

Principais recursos

1. Operação automatizada
   Substituindo os métodos tradicionais de agulha e thread, o sistema é totalmente automatizado pelo controle centralizado do PLC. Todas as ações são concluídas em sequência, reduzindo o trabalho manual e melhorando a eficiência.

2. Desenrolar-se bem controlado por tensão
   O eixo de expansão do ar é controlado por tensão por um motor dedicado, permitindo a alimentação de material estável.

3. Correção automática da borda
   Um sistema de correção automática garante alinhamento consistente de material, reduzindo as taxas de erro e aumentando a precisão do corte, mantendo a eficiência energética.

4. Mecanismo de corte ajustável
   A máquina suporta corte vertical guiado por trilho linear e corte cruzado estável em alta velocidade. As bordas de tecido acabadas estão limpas e livres de desgaste, com opções de largura personalizáveis.

5. Opções de lâmina personalizáveis
   Com base nas necessidades do cliente, o corte cruzado de uma beira pode ser configurado para melhorar a eficiência para produtos de tamanho maior.

Configuração de duas lâminas vs. três lâminas

Sistema de duas lâminas
A configuração de duas lâminas inclui um gabinete elétrico, unidade de corte e corte principal e uma pegada compacta. O tecido é alimentado de cima, movendo-se diretamente dos rolos superiores para as lâminas verticais acima da seção cruzada. Esse caminho de processo mais curto é ideal para materiais elásticos, pois minimiza o alongamento e a distorção.

Cada lâmina cruzada é montada independentemente, facilitando a ajuste ou a remoção com base nos requisitos de tamanho do produto. A distância entre as lâminas superior e inferior pode ser ajustada até 800 mm. O rolo de fixação de rotação reversa ajuda os materiais a cair de maneira limpa, sem pegar os rolos.

Sistema de três lâminas
Esta versão não possui um gabinete elétrico externo e requer uma área de instalação maior. O tecido é alimentado de baixo e a seção de corte opera como uma unidade independente. Cada conjunto de lâminas ultrassônicas corresponde verticalmente, simplificando o alinhamento e o ajuste do tamanho.

Após o corte, uma barra móvel transmite sinais para desencadear o corte cruzado. As lâminas de corte transversal estão alinhadas em um painel compartilhado, com o golpe de cada faca limitado pelo design. Enquanto as lâminas não utilizadas podem ser removidas, a operação da placa de base permanece unificada. O uso de menos lâminas pode introduzir desequilíbrios leves, portanto, os sistemas de duas lâminas são preferidos para tamanhos de produtos maiores.

Considerações estruturais

As lâminas verticais na versão de três lâminas não são recomendadas para serem posicionadas acima da seção cruzada. Isso aumentaria significativamente a altura da máquina, afetando a estabilidade, a facilidade de manutenção e a logística - especialmente para instalações nos andares superiores ou através de pontos de acesso estreitos.

Faixa de tamanho de corte

• Tamanho mínimo de corte cruzado: 20 × 20 cm

• Tamanho mínimo de corte: 15 × 15 cm

A versão de quatro lâminas segue o mesmo princípio de trabalho que as três lâminas, com apenas uma altura geral ligeiramente aumentada.

Esta máquina de corte e corte ultra-sônico oferece resultados precisos, flexibilidade personalizável e desempenho estável-tornando-o uma solução confiável para ambientes modernos de fabricação têxtil.
