O que é uma máquina de solda ultrassônica e como ela funciona?

O que é uma máquina de solda ultrassônica?

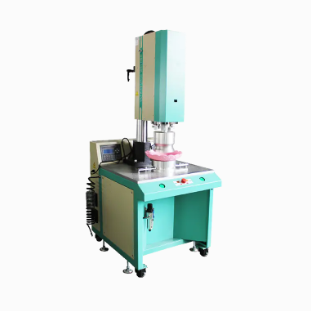

Um máquina de solda ultrassônica é um equipamento industrial que une dois materiais, mais comumente termoplásticos ou metais, usando vibrações de alta frequência em vez de calor de uma fonte externa ou adesivos. A máquina converte energia elétrica em vibração mecânica, que é então aplicada às superfícies a serem unidas. Esta vibração gera calor friccional localizado na interface entre as duas partes, amolecendo ou derretendo o material apenas o suficiente para formar uma ligação forte e permanente à medida que esfria. Como o processo não depende de colas, solventes ou chamas abertas, ele é amplamente considerado como um método de união limpo, rápido e repetível, adequado para ambientes de produção de alto volume.

Ao contrário das técnicas tradicionais de soldagem que exigem a fusão de um componente inteiro, a soldagem ultrassônica concentra a energia precisamente na linha da junta. Esta abordagem direcionada reduz o desperdício de material, encurta os tempos de ciclo e minimiza o estresse térmico nas áreas circundantes, tornando-a uma escolha preferida para montagens delicadas, como componentes eletrônicos, dispositivos médicos e filmes de embalagens.

Como funciona a soldagem ultrassônica?

O princípio de funcionamento de uma máquina de solda ultrassônica centra-se na conversão de energia elétrica em vibração mecânica de alta frequência, normalmente entre 15 kHz e 70 kHz. Estas vibrações são transmitidas através de uma série de componentes de precisão que amplificam e direcionam a energia para o ponto exato onde a ligação precisa ocorrer.

Principais componentes da máquina

Todo sistema de soldagem ultrassônica depende de um conjunto coordenado de peças trabalhando juntas para produzir uma solda consistente:

O processo de soldagem passo a passo

Depois que a máquina estiver configurada, o ciclo de soldagem real acontece em questão de segundos. Compreender cada etapa ajuda a explicar por que o processo é tão eficiente:

• As duas partes a serem unidas são posicionadas entre a buzina e a bigorna, com um ponto de contato projetado conhecido como diretor de energia em aplicações de soldagem de plásticos
• A buzina desce e aplica pressão controlada para manter as peças firmemente unidas
• A vibração de alta frequência é ativada, criando atrito na interface da junta
• O calor localizado aumenta rapidamente, amolecendo ou derretendo o material apenas no ponto de contato
• A vibração para enquanto a pressão é mantida, permitindo que o material fundido se solidifique e forme uma ligação molecular permanente
• A buzina se retrai e a peça soldada acabada é removida do acessório

Toda essa sequência normalmente leva menos de um segundo para componentes pequenos e apenas alguns segundos para montagens maiores ou mais complexas, razão pela qual a soldagem ultrassônica é tão adequada para linhas de produção automatizadas.

Principais vantagens da soldagem ultrassônica

Os fabricantes escolhem máquinas de solda ultrassônica em vez de métodos de união alternativos por diversas razões práticas. O processo oferece uma combinação de velocidade, consistência e compatibilidade de materiais que poucas outras técnicas conseguem igualar.

• Tempos de ciclo extremamente curtos, muitas vezes inferiores a um segundo, suportam produção de alto rendimento
• Não são necessários consumíveis como adesivos, solventes ou materiais de enchimento
• A zona mínima afetada pelo calor reduz o risco de empenamento ou danos aos componentes próximos
• Resultados altamente repetíveis quando os parâmetros são definidos corretamente, reduzindo a variação entre peças
• Processo ecologicamente correto, sem fumaça, emissão de gases ou subprodutos perigosos
• Compatível com automação e integração robótica para produção contínua

Aplicações comuns em todos os setores

Como a soldagem ultrassônica funciona com uma ampla variedade de termoplásticos, tecidos não tecidos e certos metais, ela encontrou lugar em inúmeras indústrias. A aplicação específica geralmente determina a potência da máquina, o design da buzina e a configuração do acessório.

Soldagem ultrassônica versus outros métodos de união

Ao decidir se a soldagem ultrassônica é o ajuste certo, é útil compará-la com outras técnicas de união comuns, como ligação adesiva e estaqueamento térmico.

Esta comparação mostra por que a soldagem ultrassônica é frequentemente preferida em ambientes de produção de alta velocidade, onde atrasos na cura ou materiais extras retardariam a produção ou aumentariam custos.

Escolhendo a máquina de solda ultrassônica certa

A seleção de uma máquina apropriada depende do tipo de material, da geometria da peça e do volume de produção necessário. Os compradores normalmente avaliam opções de frequência, variando de 15 kHz para peças maiores e mais resistentes a 40 kHz ou mais para componentes pequenos e delicados. A potência nominal, o design da buzina e a disponibilidade de controles programáveis ​​para amplitude, pressão e tempo de soldagem também desempenham um papel significativo na adequação de uma máquina a uma aplicação específica. Os fabricantes que produzem linhas de produtos variadas muitas vezes investem em máquinas com ferramentas intercambiáveis ​​para que uma única unidade possa lidar com projetos de múltiplas peças sem grandes reconfigurações.

Melhores práticas para qualidade ideal de solda

Conseguir soldas consistentes e fortes requer atenção tanto na configuração da máquina quanto no design da peça. As práticas a seguir ajudam a minimizar defeitos e melhorar a resistência geral da solda:

• Projetar um diretor de energia ou junta de cisalhamento apropriado ao material e à geometria da peça
• Combine as configurações de amplitude e pressão com o termoplástico específico que está sendo soldado
• Certifique-se de que as peças estejam devidamente alinhadas e fixadas para evitar transferência desigual de energia
• Inspecione e mantenha regularmente a superfície da buzina para evitar inconsistências relacionadas ao desgaste
• Execute soldas de teste e monitore os dados de resistência da solda antes de iniciar a produção completa

Ao combinar o design sólido das peças com equipamentos corretamente calibrados, os fabricantes podem contar com máquinas de solda ultrassônica para fornecer juntas rápidas, limpas e duráveis em uma ampla gama de produtos e indústrias.
